Автор avtostroybet
Химический состав и подготовка муллитокремнеземистого сырья
Производство огнеупорного теплоизоляционного картона начинается с подготовки волокнистого полуфабриката, основу которого составляет муллитокремнеземистое волокно. Технические условия на сырьё предусматривают использование шихты из чистых оксидов алюминия и кремния, прошедших плавку в электродуговой печи. В результате расплав при температуре около 2000 °C раздувается сжатым воздухом или центробежным способом в тонкие волокна. Дальнейшая обработка включает отделение неволокнистых включений, так называемого королька, и формирование изотропного волокнистого слоя. Содержание Al₂O₃ в муллитокремнеземистом материале колеблется в пределах 50–55 %, SiO₂ — в диапазоне 45–50 %. Присутствие примесей оксидов железа и щелочных металлов ограничивается долями процента, так как они снижают огнеупорность готового изделия. Ссылка на нормативную базу в области испытаний таких материалов позволяет уточнить допустимый химический состав и методики контроля. Именно контролируемое соотношение Al₂O₃ и SiO₂ в аморфной фазе волокна после резкого охлаждения расплава предопределяет кристаллизацию муллита при высоких температурах, придавая картону способность сохранять форму под нагрузкой. Помимо картона, на основе такого волокна производится Муллитокремнеземистая плита для термической обработки.
Структура и термостойкость муллитокремнеземистого волокна
Муллитокремнеземистое волокно имеет преимущественно стеклообразное строение с диаметром элементарной нити от 2 до 4 мкм. Длина волокон варьируется от 50 до 200 мм, что обеспечивает достаточное механическое сцепление при формовании листа. Термостойкость сырья определяется отсутствием легкоплавкой фазы: начало деформации наблюдается только при температурах выше 1260 °C. Высокое содержание алюмосиликатной стеклофазы придаёт волокнам хрупкость, поэтому при подготовке массы важно минимизировать продольное разрушение. В производственных условиях сырьё предварительно распушают в аэродинамических установках, где разделение пучков, а не обрыв нитей, позволяет сохранить исходное отношение длины к диаметру. Микроструктура свежесформованного волокна не содержит муллитовой кристаллической решётки: муллит выделяется только в процессе длительного нагрева выше 950 °C, что приводит к упрочнению, но одновременно и к охрупчиванию всей системы после остывания.
Типы связующих и их функция в волокнистой массе
Для удержания волокон в единой структуре до термообработки применяют связующие на неорганической основе — коллоидный кремнезём или алюмозоль. Они не вносят щелочных примесей и после высыхания образуют когезионные мостики в точках пересечения нитей. Концентрация связующего в водной суспензии обычно составляет 3–7 % от массы сухого волокна, что достаточно для придания транспортной прочности, но не приводит к избыточной жёсткости полотна. Помимо неорганических золей, допустимо временное введение органического пластификатора, например поливинилового спирта, на уровне до 2 %, который полностью выгорает при первом нагреве, оставляя открытую пористость. Связующее распределяется в массе путём перемешивания в гидроразбивателе, где волокнистая суспензия гомогенизируется с золевым раствором до равномерного покрытия каждой нити тонкой адсорбционной плёнкой.
Технологические этапы производства картона МКРК-500

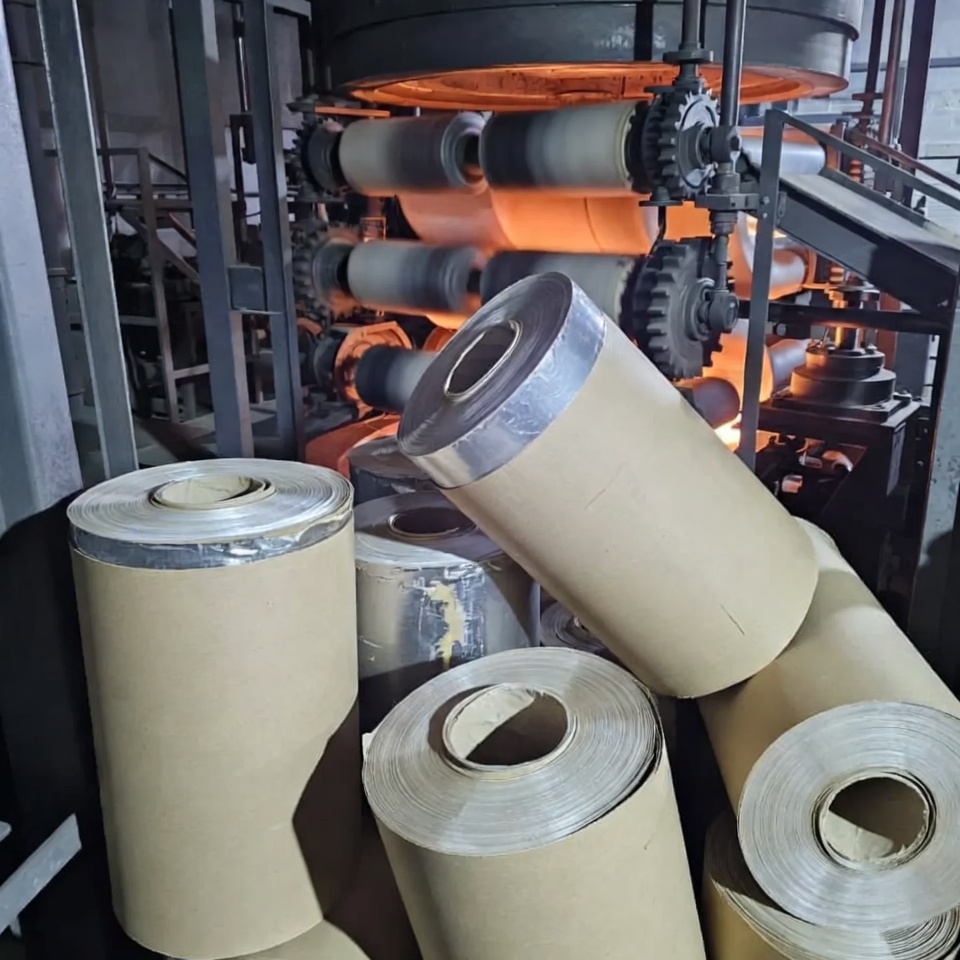

Картон МКРК-500 изготавливается методом мокрого формования, аналогичным применяемому в целлюлозно-бумажном цикле, однако с поправкой на высокую абразивность и малую гибкость волокнистой фазы. Отличие от сухого прессования заключается в том, что волокна диспергируются в воде до концентрации 0,5–2,0 %, а обезвоживание происходит под контролируемым перепадом давления. Это даёт возможность получать лист с высокой однородностью по толщине и плотности. Технологическая линия включает систему напуска суспензии на сеточный стол, вакуум-формование, отжим между валами и многозонную конвективную сушку.
Процесс мокрого формования и удаление свободной влаги
На сеточном столе волокнистая масса равномерно осаждается из потока разбавленной суспензии. Благодаря низкой концентрации твёрдой фазы скорость обезвоживания высока, а ориентация волокон близка к хаотичной, что впоследствии определяет изотропность теплоизоляционных свойств. Вакуум-коробки, расположенные последовательно, создают разрежение 30–50 кПа, удаляя свободную воду из межволоконного пространства. После первичного обезвоживания сырой пласт содержит ещё порядка 60–70 % влаги. Механический отжим в прессовых валах снижает влажность до 35–40 %, одновременно уплотняя структуру до целевой плотности, которая для МКРК-500 составляет 200–250 кг/м³ в сухом состоянии.
Термическая сушка и закрепление структуры материала
Сушка проводится в канальных сушилках с принудительной циркуляцией теплоносителя, температура которого ступенчато повышается от 80 до 130 °C. Медленное испарение остаточной влаги предотвращает образование паровых вздутий и внутренних расслоений. По мере высыхания алюмозольный связующий гель переходит в необратимый ксерогель, фиксирующий волокнистый каркас. Выходной контроль влажности устанавливает норму не более 1 % по массе, так как избыточная вода при стремительном нагреве образовывала бы трещины. На завершающем этапе листы могут проходить кратковременный отжиг в калибровочном зазоре для стабилизации толщины.
Теплофизические и акустические характеристики
Функциональность картона МКРК-500 определяют одновременно низкая теплопередача и способность к диссипации звуковой энергии. Эти параметры напрямую связаны с высокой пористостью материала, достигающей 90–93 % по объёму пор, а также с химической инертностью алюмосиликатного волокна.
Коэффициент теплопроводности в диапазоне рабочих температур
Коэффициент теплопроводности λ зависит от температуры и средней плотности. Для картона плотностью 220 кг/м³ при 200 °C λ составляет около 0,07 Вт/(м·К), при 600 °C возрастает до 0,12 Вт/(м·К), а при 1000 °C достигает 0,20 Вт/(м·К). Подъём теплопроводности объясняется увеличением доли лучистого переноса внутри открытых пор. Граничная рабочая температура МКРК-500 составляет 1150 °C, при этом кратковременно допустимы пиковые значения до 1260 °C без заметного оплавления волокна и потери целостности листа. При эксплуатации в пределах указанного диапазона структура сохраняет гибкость, а картон не растрескивается при циклических нагревах.
Механизм поглощения звука и зависимость от пористости
Акустическое сопротивление картона обусловлено вязким трением воздуха в разветвлённой системе пор. Максимальный коэффициент звукопоглощения α лежит в частотном диапазоне 500–2000 Гц и при толщине листа 10 мм составляет 0,6–0,8. Низкочастотные колебания демпфируются слабее из-за большей длины волны, для их подавления требуется увеличение толщины слоя или создание многослойной конструкции с воздушным зазором. Показатель потерь сохраняется и после термостарения, так как выгорание органического пластификатора формирует дополнительные сообщающиеся каналы. Звукоизолирующая функция картона остаётся стабильной после первого технологического нагрева.
Поведение картона при высокотемпературном воздействии
При первом контакте с горячей средой материал претерпевает ряд термохимических превращений, которые изменяют его состав и геометрические размеры. Эти процессы учитываются при проектировании футеровки, чтобы компенсировать начальную усадку и снижение прочности на изгиб после выгорания органических компонентов.
Выгорание органической составляющей и изменение прочности
Органические добавки, вводимые на стадии формования, окисляются на воздухе в интервале 250–400 °C. Потеря массы составляет от 1,5 до 2,5 %, что эквивалентно исходному содержанию полимерного компонента. Выгорание не сопровождается пламенным горением при условии свободного доступа кислорода, но на некоторое время в структуре возникают газовые каналы, снижающие прочность на разрыв. По завершении пиролиза гибкие мостики замещаются непосредственными контактами волокон, и прочность перестаёт зависеть от связующего. Окончательная механическая целостность обеспечивается физическим переплетением нитей и слабыми адгезионными силами на границах раздела.
Линейная усадка при первом нагреве и нормативные допуски
Необратимая линейная усадка связана с начавшейся кристаллизацией муллита и усадкой стеклофазы. При выдержке 24 часа на температуре 1100 °C усадка для МКРК-500 не выходит за пределы 2,5–3,5 %. Отраслевые нормы предписывают испытания образцов размером 100×100 мм с фиксацией изменения длины в двух направлениях. Допустимым считают отклонение не более 4 % при 1150 °C. Контроль усадки важен для исключения сквозных зазоров в жаростойких уплотнениях, где картон укладывается в несколько слоёв. Для стабилизации размеров материал допускается предварительно обжигать при температуре на 50 °C выше номинального режима эксплуатации, переводя основную долю структурных изменений в стадию предварительного подбора.
Контроль параметров качества и сравнительные отличия марок
Система контроля определяет пригодность партии к применению в ответственном высокотемпературном оборудовании. Наряду с испытаниями готовых листов анализируется входной состав волокна и характеристики связующего раствора, что позволяет проследить стабильность технологического процесса от сырья до конечного продукта.
Комплексная проверка плотности, влажности и огнеупорности
Плотность измеряют гравиметрическим методом на образцах стандартной площади, влажность — путём высушивания до постоянной массы при 105 °C. Для контроля огнеупорности применяют испытание на образцах-свидетелях, нагреваемых до 1250 °C в муфельной печи: после изотермической выдержки фиксируют отсутствие каплеобразования и коробления. Документирование по ASTM C447 рекомендуется для оценки термической стабильности. Картон также проверяют на равномерность толщины — допуск составляет ±0,5 мм для листов толщиной до 10 мм. Полученные значения сопоставляют с паспортом, в котором должен быть отражён также диаметр волокна и содержание неволокнистых включений не выше 5 %.
Принципиальные отличия МКРК-500 от смежных марок муллитокремнеземистого картона
Главное отличие МКРК-500 от близких марок, например МКРК-400 или МКРК-600, заключается в варьировании плотности, толщины листа и верхнего предела рабочей температуры. Марка 500 рассчитана на длительное применение при 1150 °C, тогда как у МКРК-400 предельная температура составляет 1100 °C. В свою очередь, МКРК-600 содержит повышенное количество связующего, что даёт более высокий предел прочности на растяжение, но снижает звукопоглощение из-за уменьшения открытой пористости. Колебания в составе волокна — соотношение Al₂O₃ и SiO₂ в интервале 50–52 % против 52–55 % у более высокотемпературных серий — также влияют на скорость муллитизации и, соответственно, на усадку. Форма поставки (листы, рулоны, высечки) может различаться в зависимости от формата технологической линии.
Особенности резки и безопасного обращения с волокнистым материалом
Механическая обработка муллитокремнеземистого картона сопряжена с образованием тонкой минеральной пыли, способной вызывать раздражение кожи и слизистых оболочек. Поэтому работы проводятся в хорошо вентилируемых помещениях, а персонал применяет средства индивидуальной защиты. Картон режется дисковыми или ленточными ножами без применения смазочно-охлаждающих жидкостей, чтобы избежать внесения посторонних горючих веществ.
Методы обработки и снижение образования волокнистой пыли
Для раскроя пластин толщиной до 10 мм используют обрезиненные вальцы и ножи с серрейторной заточкой, формирующие ровный край без смятия. При работе с ответственными сопряжениями допустима гидроабразивная резка, однако после неё требуется сушка заготовки до остаточной влажности не выше 0,5 %. Для минимизации выделения пыли место реза допустимо обрабатывать водным раствором коллоидного кремнезёма, который после высыхания создаёт на поверхности слабый защитный слой. Собранная обрезь и пыль утилизируются отдельно, поскольку контакт с органическими аэрозолями приводит к снижению класса огнеупорности вторичного сырья. При монтаже листы фиксируются механически или с применением жаростойких мастик, не содержащих летучих органических растворителей.
